590–605W SMBB

DXM10-144-TN-GG

DATASHEET

/ Ürünler

590–605W SMBB ile

Maksimum Dayanıklılık

Gelişmiş N-tip cam-cam panellerimiz; tahribatsız kesim (NDC), mikro boşluk hücre teknolojisi ve 4 aşamalı EL test süreçleriyle üretilmektedir. PASAN/Meyer Burger AAAA+ simülatörler sayesinde modül her ortamda üstün verimlilik ve uzun dönem kararlılık sağlar.

590–605W SMBB590–605W SMBB

DXM10-144-TN-GGDXM10-144-TN-GG

12 YIL

Ürün malzemesi ve işçilik garantisi

30 YIL

Lineer güç çıkışı garantisi

ELEKTRİKSEL KARAKTERİSTİKLER

MODÜL TİPİ	DXM10-144-TN-GG
STC / BNPI	STC	BNPI	STC	BNPI	STC	BNPI	STC	BNPI
Maksimum Güç (Pmp)	590	654	595	659	600	665	605	670
Açık Devre Voltajı (Voc)	52,71	52,71	52,82	52,82	52,87	52,87	53,14	53,14
Kısa Devre Akımı (Isc)	14,16	15,69	14,18	15,71	14,19	15,72	14,22	53,14
Maksimum Güç Voltajı (Vmp)	44,14	44,14	44,40	44,40	44,69	44,69	45,01	45,76
Maksimum Güç Akımı (Imp)	13,37	14,81	13,41	14,86	13,43	14,88	13,45	14,90
Modül Verimliliği %	23,83%		23,02%		23,22%		23,41%
Güç Toleransı	0, ~+5W
Maksimum Sistem Voltajı	1500V DC
	φ Voc: 98 ± 5% - φ Isc: 80 ± 10% - φ Pmax: 80 ± 10%
Maksimum Seri Sigorta Derecesi	30 A

Standart Test Koşulları

Işınım 1000W/m², Hücre sıcaklığı 25°C, AM=1.5

STC

Irradiance 1000W/m², Cell temperature 25°C, Air Mass AM=1.5

Nominal Test Koşulları

Işınım 800W/m², Ortam sıcaklığı 20°C, AM=1.5, Rüzgar hızı: 1 m/s

NOCT

Irradiance 800W/m², Ambient temperature 20°C, Air Mass AM=1.5

Güç Ölçüm Belirsizliği

+/-3%

Güç ölçüm toleransı

+/-3%

ANAHTAR ÖZELLİKLER

Maksimum kalite güvencesi için Stringer aşamasından başlayan 4 kademeli EL Test.

TÜV ve TSE tarafından onaylanmış olağanüstü güvenilirlik.

Mikro boşluk teknolojisi hücre mesafesini ve hücre stresini azaltarak verimlilik sağlar.

Ultra hassas PASAN / Meyer Burger AAAA+ güneş simülatörü.

Gölgelenme etkisini azaltarak güç kayıplarını minimumda tutar.

Düşük ışık koşullarında yüksek performans.

Pin-Up laminasyon ve tahribatsız kesim ile artırılmış dayanıklılık.

Cam-Cam yapı ile uzun ömür ve yüksek kararlılık.

SICAKLIK KATSAYILARI

Pmax Sıcaklık Katsayısı	-0.29 %/°C
Voc Sıcaklık Katsayısı	-0.25 %/°C
Isc Sıcaklık Katsayısı	+0.046 %/°C
Çalışma Sıcaklığı	-40 ～ +85 °C

PAKETLEME YAPILANMASI

Konteyner	40'HQ	Açık Dorse
Palet Başına Adet	36	Palet Başına Adet	36
Konteyner Başına Palet	20	Konteyner Başına Palet	21
Konteyner Başına Adet	720	Konteyner Başına Adet	756

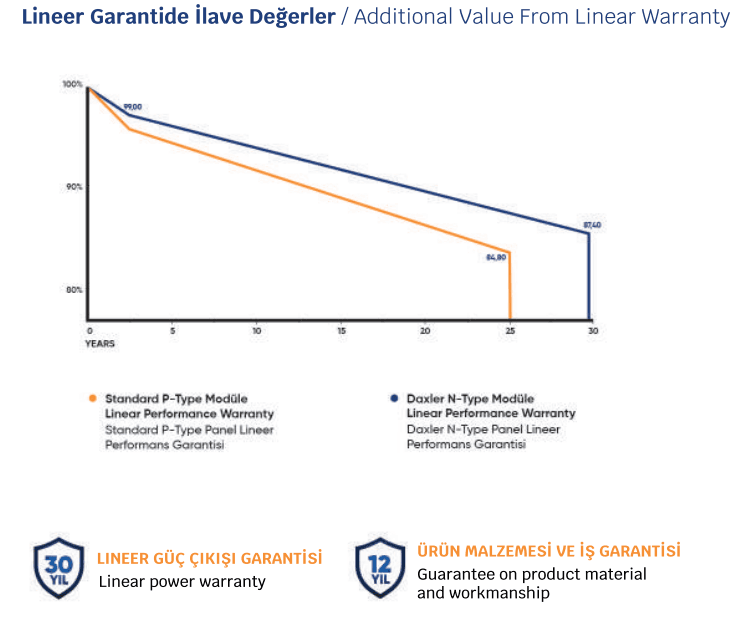

Güç Garantisi

590–605W N-tip cam-cam modüllerimiz, tahribatsız kesim, 4 aşamalı EL testleri ve mikro boşluk teknolojisi ile uzun vadeli maksimum performans sunar.

590–605W SMBB

DXM10-144-TN-GG
