MPPT nedir sorusu, özellikle güneş panelli off-grid sistem kurmak isteyenlerin doğru şarj kontrol cihazını seçerken karşılaştığı temel konulardan biridir. Şarj kontrol cihazı, güneş panelinden gelen enerjinin aküye güvenli ve verimli şekilde aktarılmasını sağlarken MPPT ve PWM teknolojileri bu enerjinin nasıl değerlendirileceğini belirler. Bu yazıda MPPT açılımı, çalışma prensibi, PWM ile arasındaki temel farklar ve sistem için doğru seçim yapılırken dikkat edilmesi gereken noktalar ele alınmaktadır.
MPPT Nedir? (Açılımı ve Anlamı)
MPPT nedir sorusunun en kısa ve net cevabı, güneş panelinin üretebildiği maksimum gücü takip ederek bu gücü akü şarjında mümkün olduğunca verimli kullanmaya yarayan bir şarj kontrol teknolojisidir. MPPT açılımı, İngilizce “Maximum Power Point Tracking” ifadesidir ve Türkçeye “Maksimum Güç Noktası İzleme” olarak çevrilebilir. Güneş panellerinin çalışma sırasında tek bir sabit voltaj ve akım değerinde güç üretmediği düşünüldüğünde bu teknoloji önemli hale gelir. Panelin güneş ışınımı, sıcaklık ve çalışma koşullarına bağlı olarak değişen bir maksimum güç noktası bulunur. MPPT kontrol cihazı bu noktayı takip ederek panelden alınabilecek kullanılabilir gücü optimize etmeye çalışır. Bu nedenle MPPT, yalnızca akü ile panel arasındaki enerjiyi yöneten basit bir bağlantı elemanı değil, panelin elektriksel çalışma koşullarını analiz eden ve buna göre dönüşüm yapan gelişmiş bir elektronik sistem olarak değerlendirilebilir.
Bir güneş panelinin üzerinde belirtilen güç değeri, belirli test koşullarında elde edilen maksimum güç değerini ifade eder. Gerçek kullanım sırasında ise panelin voltajı ve akımı çevresel koşullara göre değişebilir. MPPT çalışma prensibi, panelin anlık elektriksel karakteristiğini değerlendirerek maksimum güç sağlayan çalışma noktasını bulmaya dayanır. Bu sayede panelden gelen daha yüksek voltaj, doğrudan kaybedilmek yerine uygun bir dönüşüm mekanizması üzerinden akünün ihtiyaç duyduğu voltaj seviyesine dönüştürülebilir. Özellikle panel dizisinin geriliminin akü geriliminden belirgin şekilde yüksek olduğu sistemlerde MPPT teknolojisinin avantajı daha görünür hale gelir. Böylece aynı panel kapasitesinden farklı koşullarda daha fazla kullanılabilir enerji elde edilmesi hedeflenir. Bu özellik, özellikle daha yüksek güçlü off-grid sistemlerde, karavan ve tekne uygulamalarında ve panel dizilerinin seri bağlandığı tasarımlarda MPPT şarj kontrol cihazlarının tercih edilmesinin temel nedenlerinden biridir.
Projeniz İçin Teklif Alın
GES projeleri, güneş panelleri ve endüstriyel enerji çözümleri hakkında uzman ekibimizle iletişime geçin.
MPPT Şarj Kontrol Cihazı Nasıl Çalışır?
Bir MPPT şarj kontrol cihazı, güneş paneli ile akü arasında yer alarak panelden gelen elektrik enerjisinin akü için uygun hale getirilmesini sağlar. Cihazın temel çalışma mantığında panelin maksimum güç noktası sürekli olarak izlenir. Panelin çalışma noktasını belirleyen temel değerlerden biri Vmp, yani maksimum güç noktasındaki voltajdır. Panel örneğin daha yüksek bir voltaj seviyesinde çalışarak belirli miktarda güç üretebilirken akünün şarj gerilimi bundan daha düşük olabilir. MPPT cihazı, panelin yüksek voltajını doğrudan aküye uygulamak yerine elektronik dönüşüm devresi kullanarak voltajı düşürür ve buna karşılık kullanılabilir şarj akımını artırabilir. Buradaki amaç enerjiyi yoktan var etmek değil, panelden elde edilen elektriksel gücü farklı voltaj ve akım kombinasyonlarına dönüştürerek akünün şarj koşullarına uyarlamaktır.
Bu işlemde DC-DC dönüştürücü yapısı önemli bir rol oynar. Cihaz, panelden gelen doğru akımı farklı bir doğru akım seviyesine dönüştürürken panelin verimli çalışma noktasını takip eder. Örneğin panel tarafında daha yüksek voltaj ve daha düşük akım söz konusu olabilirken akü tarafında daha düşük voltaj ve daha yüksek akım elde edilebilir. Gerçekte oluşan değerler panel gücüne, akü voltajına, sıcaklığa, ışınım koşullarına ve cihazın dönüşüm verimine bağlı olarak değişir. Bu nedenle “MPPT her zaman akımı artırır” şeklinde tek başına bir tanım yapmak yerine, cihazın güç dönüşümü yaparak panel enerjisini akü şarjı için daha uygun hale getirdiğini söylemek daha doğrudur. Özellikle panel ve akü gerilimleri arasında belirgin fark bulunan sistemlerde bu dönüşüm, PWM teknolojisine kıyasla daha fazla panel gücünün kullanılabilmesine yardımcı olabilir.
PWM Şarj Kontrol Cihazı Nedir?
PWM, “Pulse Width Modulation”, yani “Darbe Genişlik Modülasyonu” anlamına gelir. PWM şarj kontrol cihazları da güneş paneli ile akü arasında kontrol sağlayarak akünün uygun şekilde şarj edilmesine yardımcı olur. Ancak MPPT cihazlarından farklı olarak panelin maksimum güç noktasını takip ederek panel voltajını bağımsız biçimde dönüştürmez. PWM sisteminde panel ile akü arasındaki çalışma gerilimlerinin birbiriyle uyumlu olması daha kritik hale gelir. Akü şarj edilmeye başladığında kontrol cihazı bağlantıyı belirli bir darbe düzeniyle kontrol eder ve akünün şarj durumuna göre enerji aktarımını düzenler. Bu yapı, MPPT teknolojisine göre daha basit bir elektronik mimariye sahip olduğundan küçük ve düşük güçlü güneş enerjisi uygulamalarında ekonomik bir seçenek olabilir.
PWM teknolojisinin temel özelliği, panelin çalışma voltajının akünün çalışma koşullarına daha yakın hale gelmesidir. Örneğin 12 V nominal bir akü sistemi için kullanılan panelin de uygun bir 12 V nominal panel olması, PWM kullanımında sistem uyumu açısından önem taşır. Daha yüksek voltajlı bir panelin PWM ile kullanılması durumunda panelin sahip olduğu voltajın tamamı enerjiye dönüştürülerek kullanılmayabilir. Bu noktada mppt pwm farkı daha belirgin hale gelir. MPPT cihazı panel ile akü arasında voltaj dönüşümü yapabilirken PWM cihazı daha doğrudan bir bağlantı mantığıyla çalışır. Bu nedenle düşük güçlü, panel ve akü geriliminin birbiriyle uyumlu olduğu ve maliyetin öncelikli olduğu uygulamalarda PWM düşünülebilir. Buna karşılık panel geriliminin yüksek olduğu, seri bağlantı kullanılan veya panelden mümkün olduğunca fazla enerji alınmasının hedeflendiği sistemlerde MPPT teknolojisinin sunduğu dönüşüm kabiliyeti daha önemli hale gelir.

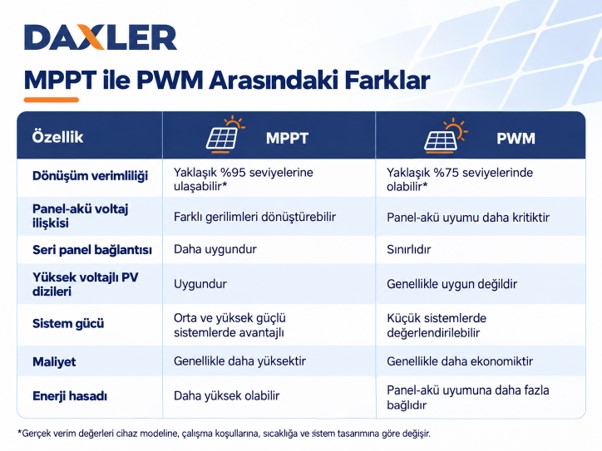

MPPT ile PWM Arasındaki Farklar
Mppt pwm farkı, temel olarak güneş panelinden gelen enerjinin aküye nasıl aktarıldığı ve panelin mevcut gücünün ne ölçüde kullanılabildiği üzerinden anlaşılabilir. MPPT cihazları panelin maksimum güç noktasını takip ederek panel voltajını ve akü tarafındaki şarj koşullarını birbirinden bağımsız şekilde optimize edebilir. PWM cihazlarında ise panel ile akü arasındaki gerilim uyumu daha belirleyicidir. Bu nedenle aynı panel gücüne sahip iki sistemde, özellikle panel geriliminin akü geriliminden yüksek olduğu durumlarda farklı enerji kazanımları görülebilir. MPPT cihazlarında DC-DC dönüşüm yapıldığı için panel tarafındaki yüksek voltaj daha uygun bir akım-gerilim kombinasyonuna dönüştürülebilir. PWM'de ise daha basit yapı nedeniyle panelin aküyle uyumlu nominal gerilimde seçilmesi önemlidir. Aşağıdaki tablo, iki teknoloji arasındaki temel farkları genel hatlarıyla göstermektedir.
Mppt pwm farkı değerlendirilirken yalnızca cihazın nominal verimine bakmak yeterli değildir. Panel sayısı, panel bağlantı şekli, akü teknolojisi, akü gerilimi ve sistemin günlük enerji ihtiyacı birlikte değerlendirilmelidir. Örneğin panel dizisinin daha yüksek bir gerilimde çalıştırılması planlanıyorsa MPPT'nin DC-DC dönüşüm özelliği önemli bir avantaj sağlayabilir. PWM ise panel geriliminin akü sistemiyle uyumlu olduğu küçük uygulamalarda daha sade ve ekonomik bir çözüm sunabilir. Bu nedenle “MPPT her sistem için, PWM ise yalnızca belirli sistemler için kullanılır” şeklinde kesin bir ayrım yapmak yerine, sistemin elektriksel özelliklerine göre seçim yapılması daha doğru yaklaşımdır.
Hangi Durumda MPPT, Hangi Durumda PWM Seçilmeli?
MPPT veya PWM seçimi yapılırken öncelikle panel gücü, panel gerilimi, akü voltajı ve sistemin kullanım amacı birlikte değerlendirilmelidir. Genel bir yaklaşım olarak küçük ve basit güneş enerjisi uygulamalarında PWM ekonomik bir alternatif olabilirken, panel ve akü gerilimleri arasında daha büyük fark bulunan veya daha yüksek enerji üretiminin hedeflendiği sistemlerde MPPT öne çıkar. Özellikle panel dizilerinin seri bağlanması planlanıyorsa MPPT'nin yüksek PV giriş gerilimini yönetebilme kapasitesi kritik hale gelir. Bunun yanında sıcaklık değişimlerinin belirgin olduğu bölgelerde panel çalışma gerilimi de değişebileceğinden, sistem tasarımında yalnızca nominal değerlere bakılmamalıdır.
Seçim sırasında şu noktalar dikkate alınabilir:
Sistem gücü: Yaklaşık 300-400 W altındaki küçük sistemlerde, panel ve akü gerilimleri uyumluysa PWM değerlendirilebilir. Daha yüksek güçlerde MPPT'nin enerji dönüşüm avantajı daha anlamlı hale gelebilir.
Panel-akü voltaj farkı: Panelin çalışma voltajı ile akünün şarj voltajı arasında belirgin fark varsa MPPT tercih edilmesi değerlendirilebilir.
Seri bağlı paneller: Panellerin seri bağlanarak daha yüksek bir PV voltajı oluşturması planlanıyorsa MPPT şarj kontrol cihazı daha uygun bir çözüm olabilir.
Bütçe: Küçük hobi sistemlerinde ve enerji ihtiyacının sınırlı olduğu uygulamalarda PWM'nin daha düşük başlangıç maliyeti avantaj sağlayabilir.
İklim koşulları: Soğuk havalarda güneş panelinin çalışma voltajı yükselir. MPPT, bu değişken panel çalışma koşullarından daha etkin şekilde yararlanılmasına yardımcı olabilir.
Gelecekteki sistem büyütme: Sistemin ileride daha fazla panelle genişletilmesi düşünülüyorsa şarj kontrol cihazının maksimum PV giriş voltajı ve güç kapasitesi baştan değerlendirilmelidir.
Burada 300-400 W gibi değerler katı bir teknik sınır olarak görülmemelidir. Doğru seçim, yalnızca toplam watt değerine göre değil, panel dizisinin Vmp/Voc değerleri, akü voltajı, maksimum şarj akımı ve cihazın üretici tarafından belirtilen giriş sınırları dikkate alınarak yapılmalıdır. Özellikle farklı panel modellerinin aynı sistemde kullanılması veya seri-paralel bağlantıların değiştirilmesi durumunda yeniden hesaplama yapılması gerekir.
MPPT Şarj Kontrol Cihazının Avantajları
Bir MPPT şarj kontrol cihazı, güneş panelinin mevcut koşullarda üretebildiği enerjiyi daha etkin şekilde değerlendirmeye yardımcı olur. Cihazın panelin maksimum güç noktasını takip etmesi, özellikle panel ile akü arasında belirgin voltaj farkı bulunan sistemlerde önemli bir avantaj sağlayabilir. MPPT teknolojisi, panelden gelen daha yüksek voltajı DC-DC dönüşüm yoluyla akünün ihtiyaç duyduğu seviyeye uyarlayabildiği için panelin çalışma voltajı ile akü voltajının aynı olması gerekmez. Bu özellik, daha yüksek voltajlı panel dizilerinin kullanılmasına ve panellerin seri bağlanarak daha yüksek PV gerilimleri oluşturmasına olanak tanıyabilir. Ayrıca panel sıcaklığı ve güneş ışınımı değiştikçe çalışma noktası da değişebildiğinden, MPPT'nin dinamik takip özelliği farklı çevresel koşullarda panel gücünden yararlanılmasına yardımcı olur. Bu nedenle MPPT özellikle karavan, tekne, off-grid ev ve daha yüksek kapasiteli solar sistemlerde tercih edilen teknolojiler arasında yer alır.
MPPT'nin başlıca avantajları şöyle özetlenebilir:
- Yüksek dönüşüm verimi: Panelden gelen enerjinin akü tarafında daha etkin kullanılmasına yardımcı olur.
- Daha fazla enerji hasadı: Panelin maksimum güç noktasını takip ederek mevcut koşullarda kullanılabilecek gücü optimize eder.
- Esnek panel bağlantısı: Uygun cihaz seçildiğinde paneller seri bağlanarak daha yüksek PV voltajı kullanılabilir.
- Panel-akü voltaj bağımsızlığı: Panel çalışma voltajı ile akü şarj voltajı arasındaki farkı DC-DC dönüşümle yönetebilir.
- Gelişmiş kontrol özellikleri: Cihaz modeline bağlı olarak Bluetooth bağlantısı, uzaktan izleme, farklı akü şarj profilleri ve sistem takibi gibi özellikler bulunabilir.
- Akü şarjının kontrollü yapılması: Uygun şekilde yapılandırılmış bir cihaz, akünün şarj sürecinin üretici tarafından belirtilen şarj parametrelerine göre yönetilmesine yardımcı olabilir.
Burada akü ömrü konusunda da doğru bir ayrım yapmak gerekir. MPPT cihazının tek başına akünün kullanım ömrünü belirlediği söylenemez. Akü tipi, şarj voltajları, sıcaklık, deşarj derinliği, şarj döngüsü ve kullanım koşulları da önemli faktörlerdir. Ancak doğru akü profiline sahip kaliteli bir şarj kontrol cihazının kullanılması, akünün uygun şarj parametreleriyle yönetilmesine katkıda bulunabilir. Bu nedenle MPPT seçerken yalnızca maksimum amper değerine değil, cihazın desteklediği akü türlerine ve şarj algoritmalarına da bakılmalıdır.
MPPT Amper ve Güç Seçimi Nasıl Yapılır?
MPPT amper seçimi, şarj kontrol cihazının kaç amperlik olması gerektiğini belirlemek için panel toplam gücü ile akü sisteminin voltajının birlikte değerlendirilmesini gerektirir. Basitleştirilmiş hesaplamada panel toplam gücü akü voltajına bölünerek yaklaşık şarj akımı bulunabilir. Örneğin 12 V nominal bir sistemde toplam panel gücü 360 W ise teorik olarak 360 W ÷ 12 V = 30 A şeklinde bir hesap yapılabilir. Ancak gerçek sistemde MPPT dönüşüm verimi, akünün gerçek şarj voltajı ve üretici tarafından belirtilen çalışma sınırları dikkate alınmalıdır. Bu nedenle tam sınırda çalışan bir cihaz yerine, sistemin gerçek çalışma koşullarına uygun güvenlik payı bulunan bir model seçmek daha doğru bir tasarım yaklaşımıdır.
“30 amper MPPT ne demek?” sorusunun cevabı da burada netleşir: 30 A ibaresi, cihazın akü tarafında sağlayabileceği nominal maksimum şarj akımı kapasitesini ifade eder. Bu değer doğrudan “30 A'lık panel gerekir” anlamına gelmez. Örneğin farklı panel güçleri aynı MPPT ile kullanılabilir; ancak toplam PV gücünün ve panel giriş voltajının cihazın üretici tarafından belirtilen sınırlar içinde kalması gerekir. Ayrıca bazı MPPT cihazları belirli bir akü voltajında daha yüksek PV gücü kabul ederken, başka bir akü voltajında farklı güç sınırlarına sahip olabilir. Dolayısıyla yalnızca amper değerine bakarak seçim yapmak yerine cihazın teknik veri sayfasındaki maksimum PV gücü, maksimum PV giriş voltajı, maksimum şarj akımı ve desteklenen akü voltajları birlikte kontrol edilmelidir.
Basit bir ön hesaplama için şu yaklaşım kullanılabilir:
Yaklaşık şarj akımı = Panel toplam gücü ÷ Akü nominal voltajı
Örneğin:
600 W panel ÷ 24 V ≈ 25 A
Bu hesap, yaklaşık cihaz kapasitesini anlamak için kullanılabilir; nihai ürün seçimi değildir. Panelin Voc değeri özellikle soğuk hava koşulları dikkate alınarak MPPT'nin maksimum PV giriş voltajını aşmamalıdır. Benzer şekilde panel dizisinin toplam gücü de cihazın izin verdiği PV güç sınırları içerisinde kalmalıdır. 12 V, 24 V veya daha yüksek voltajlı akü sistemlerinde aynı panel gücü için gereken yaklaşık akım değişeceğinden, sistem voltajının yükseltilmesi şarj akımı açısından da farklı bir boyut oluşturur.
Bu nedenle MPPT amper seçimi yapılırken şu dört değer birlikte kontrol edilmelidir: panel toplam gücü, panel dizisinin Voc/Vmp değerleri, akü sistem voltajı ve MPPT'nin üretici tarafından belirtilen maksimum giriş/çıkış değerleri. Özellikle seri panel bağlantısında Voc değerinin soğuk hava koşullarında yükselebileceği unutulmamalıdır. Profesyonel bir solar sistem tasarımında yalnızca nominal watt üzerinden karar vermek yerine bütün bu değerlerin birlikte değerlendirilmesi gerekir.
MPPT Şarj Kontrol Cihazı Fiyatları
MPPT şarj kontrol cihazı fiyatları, tek bir sabit aralık üzerinden değerlendirilmemelidir. Cihazın amper kapasitesi, desteklediği akü voltajı, maksimum PV giriş voltajı, kabul ettiği panel gücü, dönüşüm verimi ve sahip olduğu ek özellikler fiyat üzerinde doğrudan etkili olabilir. Örneğin yalnızca temel şarj yönetimi sunan küçük kapasiteli bir cihaz ile Bluetooth üzerinden izleme, farklı akü şarj profilleri, yüksek PV giriş voltajı ve gelişmiş koruma özellikleri bulunan profesyonel bir cihazın fiyatının aynı olması beklenmez. Bu nedenle ürünleri yalnızca etiket fiyatına göre karşılaştırmak yerine, kullanılacak sistemin gerektirdiği teknik kapasiteyle birlikte değerlendirmek gerekir. Gereğinden düşük kapasiteli bir cihaz seçmek sistem performansını sınırlayabilirken, ihtiyacın çok üzerinde kapasiteye sahip bir cihaz satın almak da başlangıç yatırımını gereksiz şekilde artırabilir.
Fiyat araştırması yapılırken öncelikle sistemin toplam panel gücü ve akü voltajı belirlenmelidir. Ardından MPPT'nin maksimum şarj akımı, maksimum PV giriş voltajı ve desteklediği PV güç kapasitesi kontrol edilmelidir. Bunun yanında cihazın kullanılacağı ortam da önemlidir. Karavan, tekne veya sürekli kullanılan off-grid sistemlerde uzaktan izleme ve gelişmiş şarj profilleri gibi özellikler kullanım kolaylığı sağlayabilir. Küçük bir hobi uygulamasında ise bu özelliklerin tamamına ihtiyaç duyulmayabilir. Dolayısıyla doğru yatırım, her zaman en düşük fiyatlı ürünü seçmek veya en yüksek özellikli cihazı satın almak anlamına gelmez. MPPT fiyatı ile sistem gereksinimleri arasındaki denge, uzun vadeli kullanım açısından daha anlamlı bir değerlendirme sağlar.
Daxler Energy ile Doğru Solar Ekipman Seçimi
Güneş enerjisi sistemlerinde verimli sonuç elde etmek, yalnızca kaliteli bir panel veya yüksek kapasiteli bir şarj kontrol cihazı seçmekle sınırlı değildir. Panel, MPPT, akü, inverter ve diğer ekipmanların birbirleriyle elektriksel olarak uyumlu olması gerekir. Özellikle off-grid sistemlerde yanlış panel-akü veya panel-MPPT eşleşmesi, sistemin beklenen performansa ulaşmasını engelleyebilir. Bu nedenle ekipman seçiminin sistemin toplam enerji ihtiyacı, kullanım amacı, panel dizilimi, akü kapasitesi ve kurulacağı ortam birlikte değerlendirilerek yapılması önemlidir. Daxler Energy, solar ekipman seçiminde bu bütünsel yaklaşımın dikkate alınabileceği çözümler sunarak panelden şarj kontrol cihazına, aküden diğer sistem bileşenlerine kadar uyumlu bir tasarım oluşturulmasına odaklanmaktadır.
Özellikle karavan ve tekne gibi alanın, enerji kapasitesinin ve kullanım koşullarının sınırlı olduğu mobil uygulamalarda doğru sistem tasarımı daha da önem kazanır. Benzer şekilde şebekeden bağımsız çalışan off-grid sistemlerde panel üretimi ile günlük tüketim arasındaki dengenin doğru kurulması gerekir. Bu noktada yalnızca panel gücünü artırmak yerine MPPT kapasitesinin, akü grubunun ve diğer ekipmanların birbirine uygun şekilde boyutlandırılması gerekir. Daxler Energy'nin yerli üretim, sistem tasarımı ve solar ekipman konusundaki yaklaşımı, farklı kullanım senaryolarında ihtiyaca uygun bir çözüm oluşturulmasına yardımcı olmayı amaçlamaktadır.
Neden Daxler Energy?
Daxler Energy, Konya'da 1 GW kapasiteli yerli güneş paneli üretimi gerçekleştiren bir solar enerji markası olarak, güneş enerjisi sistemlerinde yalnızca panel üretimine değil, sistemin bütünsel olarak değerlendirilmesine de odaklanmaktadır. Panel seçiminden şarj kontrol cihazına, akü grubundan sistemin kullanım amacına kadar farklı bileşenlerin birbiriyle uyumlu olması, özellikle off-grid uygulamalarda tasarımın önemli bir parçasıdır. Bu yaklaşım; karavan, tekne ve farklı bağımsız güneş enerjisi uygulamalarında ihtiyaçlara göre doğru ekipman kombinasyonunun oluşturulmasını hedefler.
MPPT nedir sorusundan başlayarak doğru cihazın seçilmesine kadar uzanan süreçte en önemli konu, tek bir ürünün özelliklerine odaklanmak yerine bütün sistemi değerlendirmektir. Panel gücü, Vmp ve Voc değerleri, akü voltajı, günlük tüketim, MPPT amper kapasitesi ve kullanım koşulları birlikte incelendiğinde daha sağlıklı bir sistem tasarımı yapılabilir. Daxler Energy, solar panel ve diğer ekipmanların uyumunu gözeten yaklaşımıyla off-grid, karavan ve tekne projelerinde doğru tasarım ve danışmanlık süreçlerine katkı sağlamaktadır. Böylece mppt çalışma prensibi, mppt amper seçimi ve mppt pwm farkı gibi teknik konular yalnızca teorik bilgiler olarak kalmaz; gerçek sistem ihtiyaçları doğrultusunda ekipman seçiminin bir parçası haline gelir.
